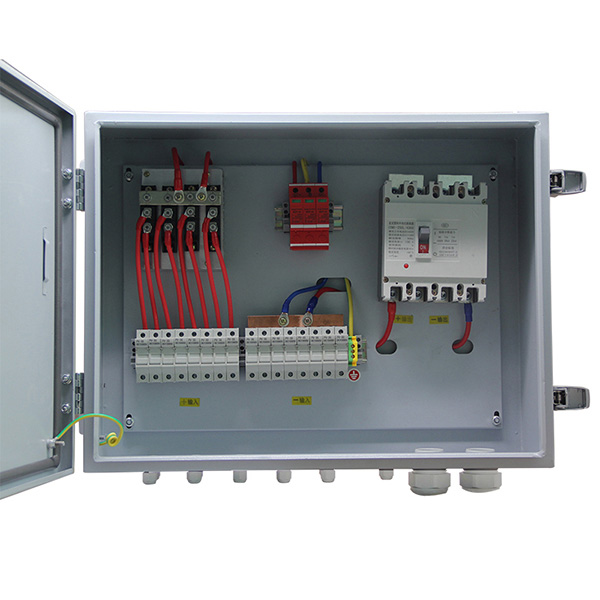

다양한 입력 포트를 통해 여러 전선과 케이블을 안전하게 결합하는 전기 인클로저인 정션 박스에 대한 DC 태양계 어레이 스트링 결합기 상자. 태양열 결합기 상자는 인버터에 연결하기 위해 수많은 PV 모듈 스트링의 출력을 결합합니다.
DC 태양계 어레이 스트링 결합기 상자 역습 방지, 과전류 보호, 과전압 보호 및 낙뢰 방지와 같은 전반적인 보호 기능을 갖춘 PV 결합기 상자는 PV 모듈과 인버터 또는 컨트롤러 사이의 연결 전선을 줄이고 유지 보수를 쉽게 만들고 손실을 방지하고 제품의 안전성과 신뢰성을 향상시킵니다. 당사에서 생산하는 PV 결합기 상자는 위의 모든 기능을 갖추고 있으며 사용자에게 PV 발전 시스템을 위한 완벽한 솔루션을 제공합니다.
1i¼‰서로 다른 연결 방식에서 유연한 적용을 위한 두 그룹의 독립적인 PV 어레이 입력 및 출력;
2) 각각의 최대 전류가 10A인 다중 PV 입력 어레이;
3) 각 PV 입력 어레이의 역습 방지를 위해 제공되는 고전압 퓨즈;
4) PV 모듈용 특수 고전압 낙뢰 보호 장치;
5) PV 모듈의 출력 제어를 위한 특수 고전압 차단기;
6) 옥외 설치의 필요를 충족시키기 위한 IP65의 보호 등급.
| 모델 | ZC4T | ZC6T | ZC8T | ZC10T |
| 입력 데이터 | ||||
| PV 입력 어레이의 수 | 4 | 6 | 8 | 10 |
| 각 PV 입력 어레이의 최대 전류 | 10A | |||
| 각 PV 입력 어레이의 퓨즈 | 10A | |||
| 각 PV 입력 어레이의 배선 번호 | PG7,4mm² | |||
| 출력 데이터 | ||||
| 출력 채널 수 | 1 | 2 | ||
| 최대 출력 전류 | 40A | 총 60A(30A 출력 채널) | 총 80A(40A 출력 채널) | 총 100A(50A 출력 채널) |
| 각 출력 채널의 배선 번호 | 각 출력 채널에 대해 PG16,8mm2 | 각 출력 채널에 대해 PG16,10mm2 | 각 출력 채널에 대해 PG16,10mm2 | 각 출력 채널에 대해 PG16,12mm2 |
| 최대 출력 전압 | 800VDC | |||
| DC 출력 회로 차단기 | 사용 가능 | |||
| 기타 데이터 | ||||
| 보호 | IP65 | |||
| 온도 | -30℃~+60℃ | |||
| 참고 중량(순/총 중량) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| 장비 치수 D*W*H(mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| 포장 치수 D*W*H(mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| 냉각 방법 | 자연 냉각 | |||
| 서지 보호 | 사용 가능 | |||
| 접지선 번호 | ‰6mm2 | |||
