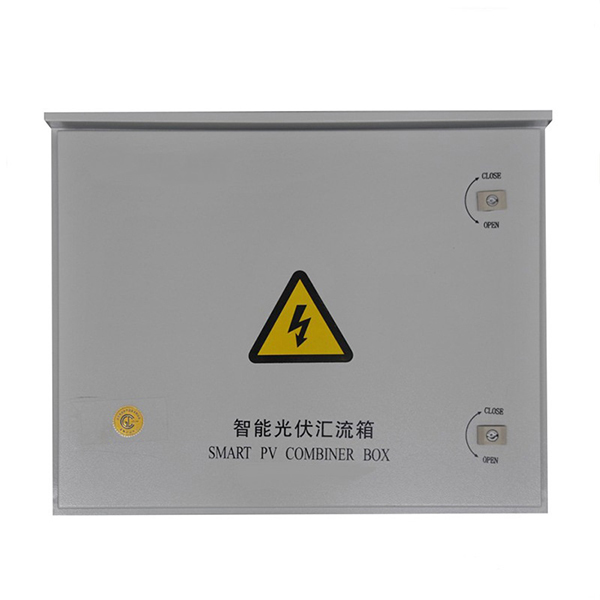

PV 결합기 상자는 PV 어레이의 출력 DC 전류를 모으는 데 사용됩니다. 동일한 태양 전지판을 직렬로 결합하여 PV 어레이를 형성하고 태양광 그리드 연결 인버터의 사용을 지원하여 도시 전기 그리드와 완전한 광전지 시스템을 구성합니다.
태양 광 발전 시스템에서 태양 광 발전 어레이는 PV 시스템의 특성에 따라 인버터 사이의 연결을 줄이기 위해 Tress 기술은 XYH-CB PV 결합기 상자를 독립적으로 개발했으며 PV 인버터 제품 회사와 함께 완전한 구성을 일치시킵니다. 인버터가 보호 상태에서 작동할 수 있는 동안 배선 프로세스를 크게 단순화하는 PV 시스템 솔루션.
태양광 어레이 수집을 위한 결합기 상자는 DC 전류를 출력하고, 사용자는 동일한 사양의 PV 패널을 직렬로 연결하여 광전지 어레이를 형성한 다음 TLS-CB에 병렬로 연결된 다수의 PV 어레이를 연결할 수 있습니다. 직렬 결합기 상자, 그 후 출력은 DC 회로 차단기 및 의 사용을 지원하는 태양광 인버터를 통해 제공되므로 완전한 태양광 발전 시스템을 구성하고 그리드에 전력을 공급합니다.
*여러 태양광 어레이에 대한 동시 액세스; 최대 10A의 각 채널 전류; 다양한 사용자의 요구 사항을 충족합니다.
* 신뢰할 수 있는 조명 및 서지 보호, 태양광 DC 고전압 조명 보호 장치, 모두 긍정적인 의심의 부정적인 낙뢰 보호 기능이 있습니다.
* 넓은 범위의 DC 전압 입력; 200~900Vdc, 안전하고 믿을 수 있는 직업적인 압력 범위를 가진 DC 고전압 회로 차단기.
*6 그룹은 동시에 PV 어레이에 액세스할 수 있습니다.
*포트에는 방수 기능이 있습니다.
*고전압 퓨즈가 있는 DC와 회로 차단기는 두 가지 보안 장치였습니다.
*각 어레이는 전류 측정 및 모니터링의 각 채널에 대한 선택적 전류 모니터링이 될 수 있습니다.
*IP65 등급의 실외 레인 쉘 보호 등급이 있는 벽 구조는 실외 설치를 위한 애플리케이션 요구 사항을 충족합니다.
* 설치 및 유지 보수가 간단하고 편리하며 수명이 길다.
MAX.입력 전압 | DC1000V | ||||||
입력 | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
전류(A) | 15A | ||||||
다이오드 | 25A DC1000V | ||||||
SPD | UC1000V IMAX40KA IN20KA UP‰¤2.5KV | ||||||
퓨즈 | 15A | ||||||
MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
커넥터 | 방수 커넥터 | ||||||
보호 등급 | IP65 | ||||||
작동 온도 범위 | -25~+75(ºC) | ||||||
상대 습도 | 0~99% | ||||||
고도 | ‰¤5500(m) |
