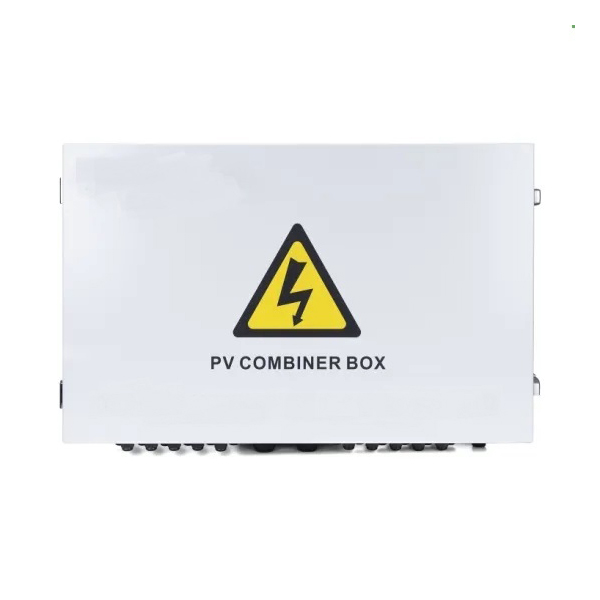

Juer Electric® 8 String Waterproof Solar PV DC Combiner Box는 정션 박스로 만들어졌으며, 이는 다양한 입력 포트를 통해 여러 전선과 케이블을 단단히 단합하는 전기 인클로저입니다. 태양열 콤비너 박스는 인버터에 연결하기 위해 수많은 PV 모듈 문자열의 출력을 결합합니다.
Juer Electric® 8 String 방수 태양 광 PV DC Combiner Box Bus Synthetic DC 입력 24 PV 구성 요소에 1 출력. 8 개의 스트링 방수 태양 광 PV DC Combiner Box의 각 채널에는 퓨즈가 장착되어 있습니다. DC 전력 분배 캐비닛 및 인버터의 입력 배선을 크게 단순화합니다. 번개 보호, 단락 보호 및 접지 보호를 실현하십시오. PV Combiner Box는 두 가지 유형의 두 가지 유형으로 나뉩니다. Intelligent PV Combiner Box에는 모니터링 장치가 장착 된 다음 각 문자열의 입력 전류를 감지하고 내부 온도를 감지하고 번개 보호 상태를 감지하고 회로 차단기 상태를 감지하고 출력 전압 등을 요약합니다.
디자인 및 구성 광전지 정션 장비 CGC/GF 037 : 2014에 대한 기술 사양에 따라 엄격하게 일치합니다.
안전하고 짧고 아름답고 적용 가능한 태양 광 시스템 제품을 사용자에게 제공하십시오.
이 제품은 가혹한 환경에 적응하는 실외 벽 장착 유형을 채택합니다. 핵심 구성 요소 외에도 다른 구성 요소는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다.
| 이름 | ZC-PV8 |
| 시스템 최대 DC 전압 | 1000 |
| 각 문자열의 최대 입력 전류 | 15a |
| 최대 입력 문자열 | 8 |
| 최대 출력 스위치 전류 | 400A |
| 인버터 mppt 수 | N |
| 출력 문자열 수 | 1 |
| 테스트 범주 | ”등급 보호 |
| 공칭 방전 전류 | 20ka |
| 최대 방전 전류 | 40ka |
| 전압 보호 수준 | 3.8kV |
| 최대 연속 작동 전압 UC | 1050a |
| 기둥 | 3p |
| 구조 특성 | 플러그 푸시 모듈 |
| 보호 등급 | IP65 |
| 출력 스위치 | DC 분리 스위치 (표준)/DC 회로 |
| DC MC4/DC 퓨즈/DC 서지 보호기 | 기준 |
| 모니터링 모듈/방지 다이오드 | 선택 과목 |
| 설치 방법 | 벽 장착 유형 |
| 작동 온도 | -25ºC-+55ºC |
| 온도의 상승 | 2km |
| 허용되는 상대 습도 | 0-95%, 응축 없음 |
