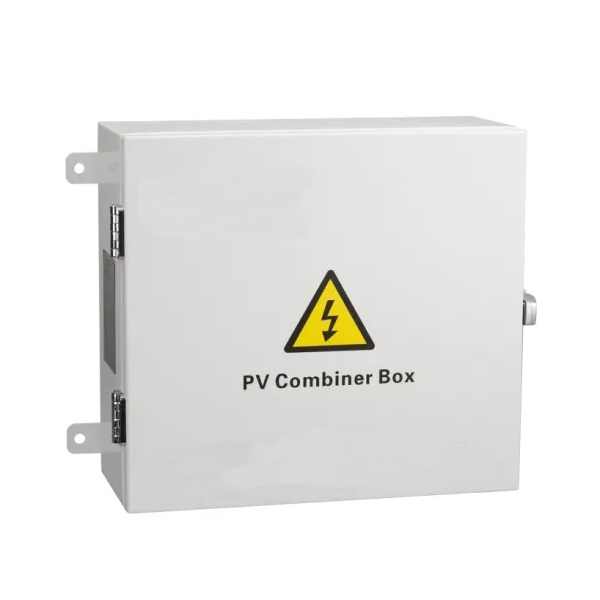

PV 모듈과 인버터 간의 연결 라인을 줄이고 신뢰성을 쉽게 유지하고 신뢰성을 향상시키고 신뢰성을 향상시키기 위해 대규모 PV 그리드 커넥 티드 발전 전력 시스템에 대한 2 년 보증을 보증하는 최신 판매 Juer Electric® 1500V Surge Protector PV Solar Combiner Box.
Juer Electric® 1500V Surge Protector PV Solar Combiner Box는이 요구 사항을 충족하도록 특별히 설계되었으며 인버터 제품과 일치하여 완전한 PV 시스템 솔루션을 구성 할 수 있습니다. DK-PV Series PV Combiner Box, 출력 터미널에 SPD (Surge Protective Device)가 있으며, 이는 전체 PV 발전 시스템이 장기적이고 꾸준히 작동 할 수 있도록 PV Combiner Box, 인버터 및 기타 터미널 장비의 DC 퓨즈 컷 아웃을 보호 할 수 있습니다.
+ 다른 연결 체계에서 유연한 응용 프로그램을위한 독립적 인 PV 배열 입력 및 출력의 두 그룹 :
+ 다중 PV 입력 배열 각각은 최대 전류가 L0A를 갖는다.
+ 각 PV 입력 어레이의 반격 방지에 제공된 고전압 퓨즈;
+ PV 모듈을위한 특수 고전압 번개 보호 장치;
+ PV 모듈의 출력 제어를위한 특수 고전압 회로 차단기;
+ 실외 설치의 필요성을 충족시키기위한 IP65의 보호 정도.
| 모델 | BS4T | BS6T | BS8T | BS10T |
| 입력 데이터 | ||||
| PV 입력 배열 수 | 4 | 6 | 8 | 10 |
| 각 PV 입력 배열의 최대 절차 | 10A | |||
| 각 PV 입력 배열에 대한 푸시 | 10A | |||
| 각 PV 입력 배열의 와이어 번호 | pg7,4mm² | |||
| 출력 데이터 | ||||
| 출력 채널 수 | 1 | 2 | ||
| 최대 출력 전류 | 40a | 60A (30A 출력 채널) | 80A (40A 출력 채널) | 모두 100A (50A 출력 채널) |
| 각 출력 채널의 와이어 번호 | 각 출력 채널에 대해 PG16,8mm2 | 각 출력 채널에 대해 PG16,10mm2 | 각 출력 채널에 대해 PG16,10mm2 | 각 출력 채널에 대해 PG16,12mm2 |
| 최대 출력 전압 | 800VDC | |||
| DC 출력 회로 차단기 | 이용 가능 | |||
| 다른 데이터 | ||||
| 보호 | IP65 | |||
| 온도 | -30 ℃ ~+60 ℃ | |||
| 기준 체중 (순/총 체중) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| 장비 치수 d*w*h (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| 포장 치수 d*w*h (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| 냉각 방법 | 자연 냉각 | |||
| 서지 보호 | 이용 가능 | |||
| 지상 와이어 번호 | ≥6mm2 | |||
